Токарный винторезный универсальный станок 16К20 по металлу. (РМЦ 1000мм, 1500мм, 2000мм).
Хит
Советуем
Новинка
Характеристики универсального станка 16к20
Подробнее
2 326 500 руб./шт
2 585 000 руб.
Экономия
258 500 руб.
Много
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Цена на сайте не является публичной офертой. Точную цену сообщает менеджер при обращении.
Описание

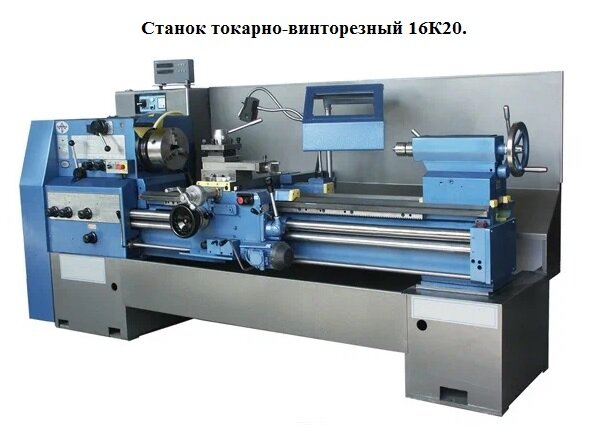

Токарный винторезный станок 16К20 по металлу.
Универсальный станок 16К20 представляет собой многофункциональное устройство, идеально подходящее для обработки деталей различной сложности и размеров. Он предназначен для выполнения множества операций, таких как нарезка резьбы, токарная обработка, фрезеровка, сверление и другие технологии работы с как металлическими, так и неметаллическими материалами.
Одним из ключевых достоинств станка 16К20 является его высокая производительность и точность обработки. С использованием современных технологий и качественных компонентов этот станок гарантирует высокий уровень точности и стабильности при производстве деталей.
Станок отличается прочной конструкцией, обеспечивающей надежную работу даже под значительными нагрузками. Для повышения безопасности оператора предусмотрены специальные защитные механизмы и контрольные системы.
Своей универсальностью и функциональностью токарно-винторезный станок 16К20 позволяет выполнять разнообразные виды обработки, что делает его важным инструментом в производстве механических изделий и в других отраслях.
- К основным характеристикам станка относятся:
- Высокая точность и стабильность обработки.
- Широкий спектр операций.
- Надежная конструкция.
- Удобное управление.
- Эффективность работы.
Технические параметры включают максимальный диаметр обработки 400 мм, длину 1000 мм и мощность двигателя 5,5 кВт. Станок 16К20 является надежным и продуктивным оборудованием, значительно увеличивающим качество и объем производства.
Технические характеристики токарно-винторезного станка 16К20:
| Параметры | Ед. изм. | 16к20 | 16к25Б |
|---|---|---|---|
| Максимальный диаметр обработки над станиной | мм | Ø400 | Ø500 |
| Максимальный диаметр обработки над суппортом | мм | Ø220 | Ø300 |
| Максимальная длина обрабатываемой заготовки | мм | 750/1000 | 1000/1500 |
| Максимальная длина обточки с одного установа | мм | 570/820 | 820/1320 |
| Диаметр отверстия в шпинделе | мм | Ø52 | Ø82 |
| Конус отверстия в шпинделе | МТ. №6 | Ø90 1:20 | |
| Передний конец шпинделя |
ISO 702/III № 6 штыкового типа |
ISO 702/II № 8 короткого кулачково-зажимного типа |
|
| Скорость вращения шпинделя | Об/мин | 9-1600 | 9-1600 |
| Количество скоростей | шт | 24 | 24 |
| Максимальный крутящий момент на шпинделе | Нм | 1400 | 1400 |
| Количество и диапазон продольных подач: | |||
| Стандартные |
мм/об (дюйм/об) |
0.063-2.52 (0.0023-0.0937) | 0.063-2.52 (0.0023-0.0937) |
| Уменьшенные |
мм/об (дюйм/об) |
0.028-0.056 (0.0010-0.0021) | 0.028-0.056 (0.0010-0.0021) |
| Увеличенные |
мм/об (дюйм/об) |
2.86-6.43 (0.1064-0.2392) | 2.86-6.43 (0.1064-0.2392) |
| Количество и диапазон поперечных подач: | |||
| Стандартные |
мм/об (дюйм/об) |
0.027-1.07 (0.0011-0.0404) | 0.027-1.07 (0.0011-0.0404) |
| Уменьшенные |
мм/об (дюйм/об) |
0.012-0.026 (0.0004-0.0010) | 0.012-0.026 (0.0004-0.0010) |
| Увеличенные |
мм/об (дюйм/об) |
1.21-2.73 (0.0457-0.1032) | 1.21-2.73 (0.0457-0.1032) |
| Количество и диапазон нарезания резьбы: | |||
| Метрическая резьба | мм | 0.5-224 | 0.5-224 |
| Дюймовая резьба | 72-1/8 tpi | 72-1/8 tpi | |
| Модульная резьба | 0.5-112 | 0.5-112 | |
| Питчевая резьба | 56-1/4 DP | 56-1/4 DP | |
| Продольное ускоренное перемещение | Об/мин | 4.5 | 4.5 |
| Поперечное ускоренное перемещение | м/мин | 1.9 | 1.9 |
| Шаг резьбы ходового винта | мм | 12 | 12 |
| Высота шпинделя к опорной плоскости резца | мм | 28 | 28 |
| Сечение резца | мм | 25х25 | 25х25 |
| Угол поворота плиты | ° | ±90 | ±90 |
| Мах ход резцовой салазки | мм | 145 | 145 |
| Мах ход поперечной каретки | мм | 320 | 320 |
| Наибольшее допустимое усилие резания | Н | 14000 | 14000 |
| Наибольшая допустимая сила подачи | Н | 3500 | 3500 |
| Диаметр пиноли задней бабки | мм | Ø75 | Ø75 |
| Конус пиноли задней бабки | МТ№5 | МТ№5 | |
| Максимальный ход пиноли задней бабки | мм | 150 | 150 |
| Поперечное перемещение задней бабки | мм | ±15 | ±15 |
| Тип главного двигателя, мощность и скорость | 5АМХ132S4У3 | 5АМХ132S4У3 | |
| Мощность главного двигателя | кВт | 7.5 | 7.5 |
| Скорость вращения главного двигателя | Об/мин | 1450 | 1450 |
| Тип двигателя перемещения суппорта | 2AOS | 2AOS | |
| Мощность двигателя перемещения суппорта | кВт | 0.250 | 0.250 |
| Скорость вращения двигателя перемещения суппорта | Об/мин | 1360 | 1360 |
| Тип насоса СОЖ | Центробежный | Центробежный | |
| Тип двигателя насоса для СОЖ | АИР56 А2у2 | АИР56 А2у2 | |
| Мощность двигателя насоса для СОЖ | кВт | 0.180 | 0.180 |
| Подача жидкости, на выходе из насоса для СОЖ | л/мин | 25/32/50 | 25/32/50 |
| Клиновые ремни | Серия В | Серия В | |
| Габариты станка (ДхШхВ) | мм | 2210/2560х1020х1350 | 2560/3060х1020х1350 |
| Масса станка | кг | 2800/3000 | 3000/3200 |
| Параметры | Ед. изм. | 16к20 (с выемкой в станине) | 16к25Б (с выемкой в станине) |
|---|---|---|---|
| Максимальный диаметр обработки над выемкой в станине | мм | Ø630 | Ø710 |
| Рабочая зона выемки в станине | мм | 240 | 240 |
Характеристики
|
Масса, кг, не более
|
2900 |
